Sistema de Filtración de Agua de 108TPH para Uso Industrial

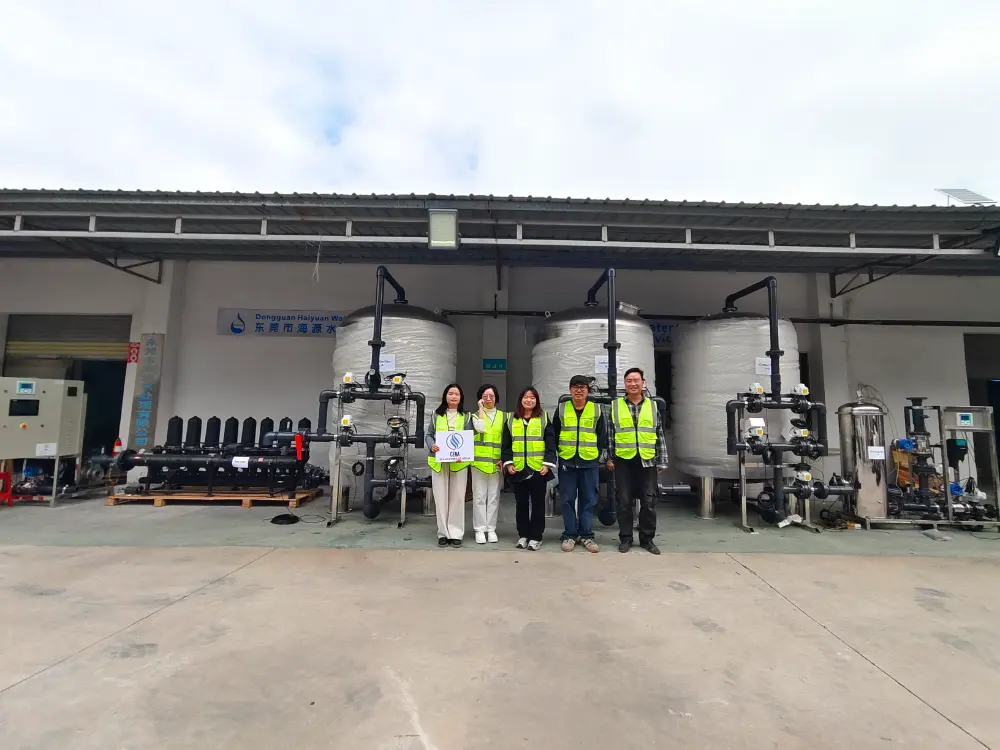

Este es un sistema de filtración de agua de 30 litros por segundo (30 LPS = 108TPH) diseñado para una empresa de ingeniería mexicana.

Condición del Agua Cruda

El agua cruda proviene del descarte de lavado de filtros de zeolita y carbón activado, con una turbidez de 171 NTU. El cliente tiene como objetivo reutilizar esta agua para la producción industrial después de la filtración adecuada.

Objetivo de Filtración

Después del tratamiento, el sistema reducirá la turbidez a menos de 5 NTU antes de que el agua entre al tanque de agua de producto. Si la turbidez a la salida supera los 5 NTU, el flujo se desviará automáticamente a un tanque de agua rechazada, asegurando que solo el agua calificada se reutilice.

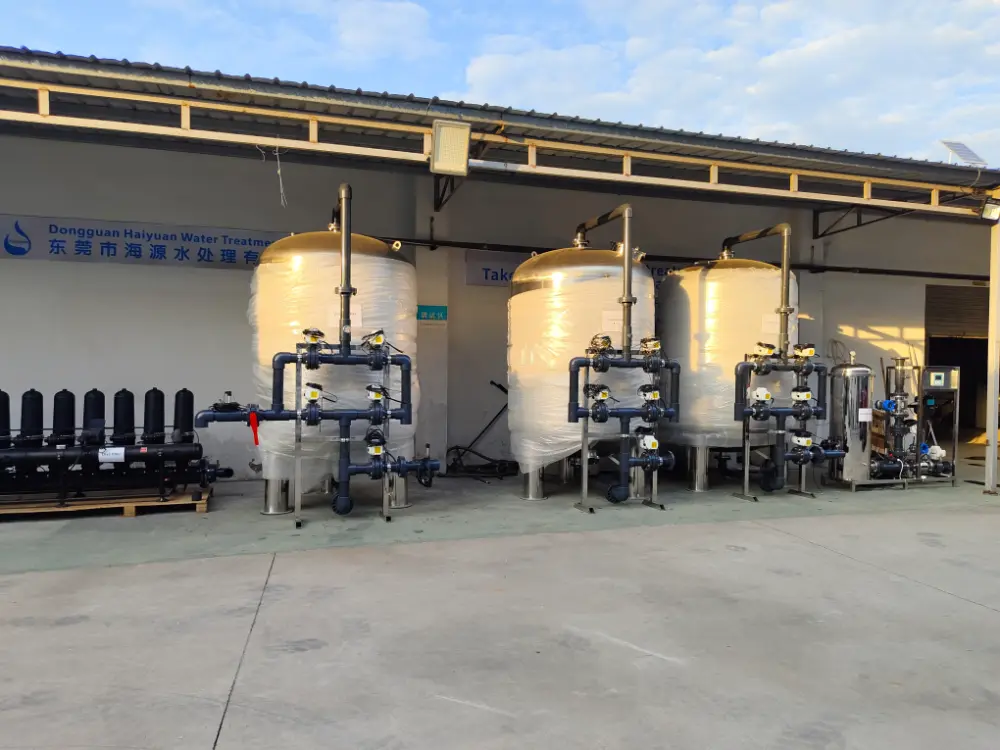

Flujo del Proceso del Sistema de Filtración de Agua

El sistema de filtración de 30 LPS sigue un proceso multietapa completamente automatizado, diseñado para reducir la turbidez de 171 NTU a menos de 5 NTU. El flujo completo del proceso es el siguiente:

1. Agua de Entrada → Bomba de Retrolavado
   El agua cruda del tanque de descarga de retrolavado se entrega al sistema mediante una bomba dedicada, asegurando presión y flujo estables en la entrada.

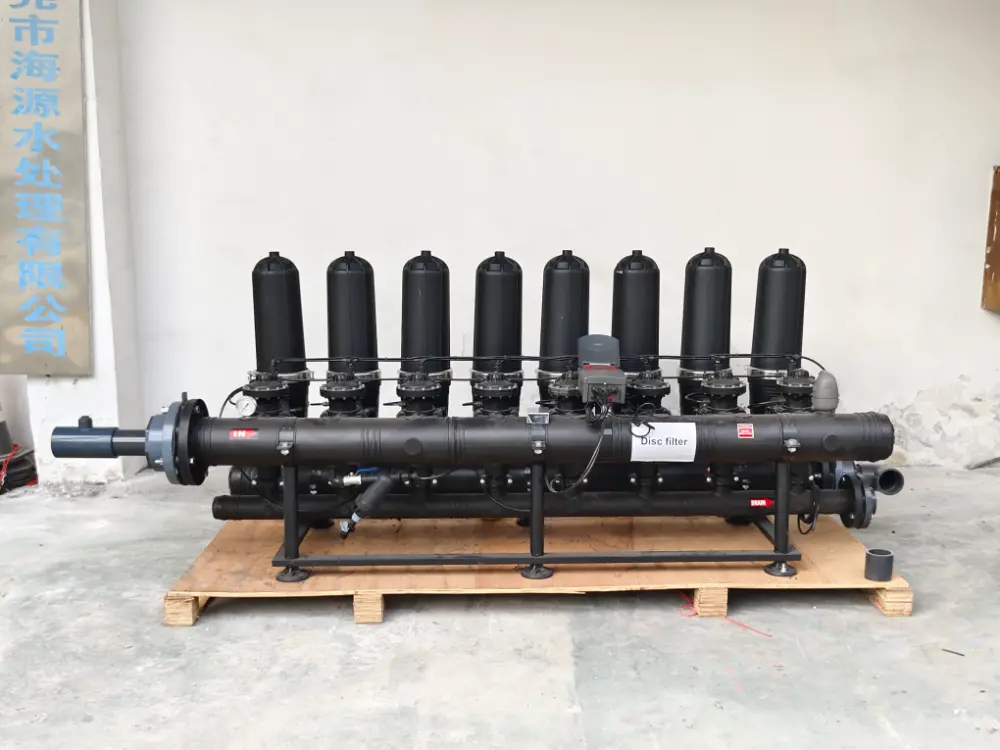

2. Filtro Automático de Disco (100 Micras)
   El agua primero pasa a través de un filtro automático de disco de 100 micras, que elimina sólidos suspendidos grandes y protege los filtros aguas abajo de sobrecargas.

• Función de autolimpieza automática

• Sensor de presión diferencial activa el retrolavado

• Válvulas solenoides se abren y cierran automáticamente durante el enjuague

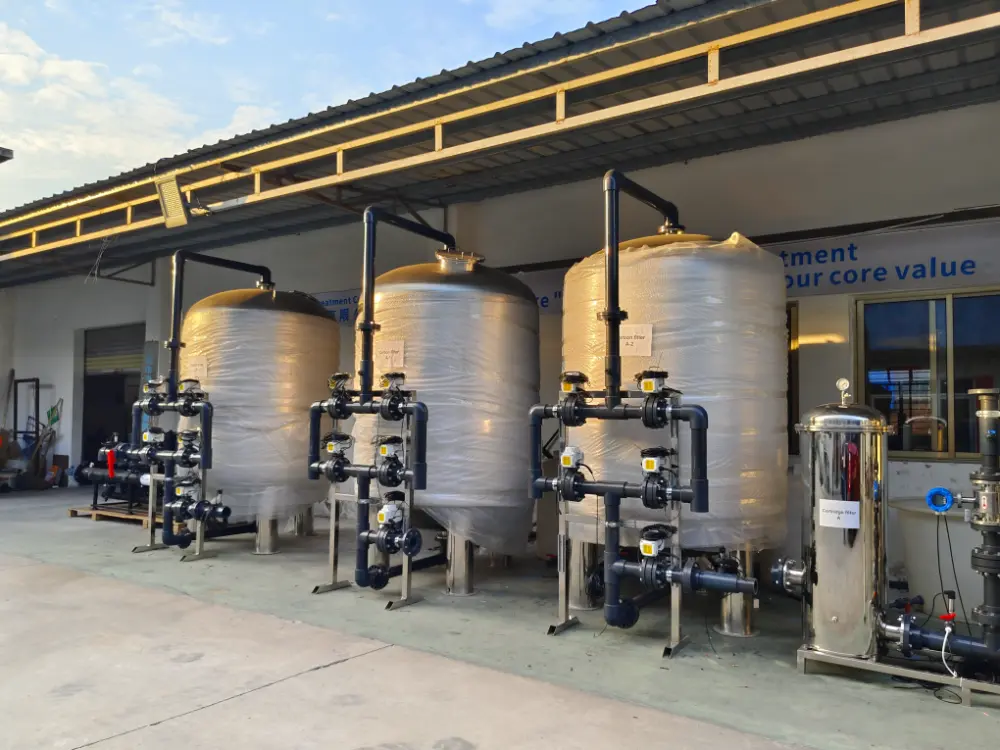

1. Filtro de Zeolita (SUS304)
   El agua prefiltrada entra al filtro de zeolita SUS304, que elimina sólidos suspendidos finos, turbidez y coloides.
   Esta etapa proporciona la reducción primaria de turbidez.

2. Filtros de Carbón Activado (Dos Tanques SUS304)
   Después de la filtración con zeolita, el agua se procesa mediante dos filtros de carbón activado de acero inoxidable, que funcionan en serie o paralelo según el diseño.
   Estos eliminan:

• Materia orgánica

• Olores residuales

• Color

• Partículas finas

Esta etapa estabiliza la calidad del agua antes del pulido final.

1. Filtro de Cartucho (Carcasa SUS304)
   El pulido final se completa con un filtro de cartucho, que garantiza la eliminación de sedimentos finos y asegura que la turbidez a la salida sea consistentemente ≤5 NTU.

2. Control de Calidad del Agua a la Salida
   Un sensor de turbidez en la salida final monitorea continuamente la calidad del efluente.

Válvulas Automáticas del Sistema de Filtración de Agua

El sistema utiliza un PLC Siemens para controlar válvulas eléctricas o neumáticas. La lógica principal incluye:

• Modo de Filtración Normal

• La válvula de entrada está abierta

• La válvula de salida está abierta

• La válvula de descarga de rechazo permanece cerrada

• El flujo se dirige al tanque de agua limpia

• Modo de Alta Turbidez (Turbidez > 5 NTU)

• El PLC cierra automáticamente la válvula de agua de producto

• Se abre la válvula de agua de rechazo

• El agua se desvía al tanque de agua no calificada

• Se muestra una alarma en el HMI

Principales Ventajas del Diseño en Acero Inoxidable

• Excelente Resistencia a la Corrosión
  Sin óxido, sin corrosión, larga vida útil en diversas condiciones de agua.

• Alta Resistencia Mecánica
  Fuerte resistencia a la presión y desempeño estable bajo operación continua.

• Fácil Limpieza e Higiénico
  Superficie lisa que previene el crecimiento bacteriano y simplifica el mantenimiento.

• Buena Resistencia a Temperaturas y Productos Químicos
  Soporta altas temperaturas, químicos de limpieza y desinfección sin deformación.

• Larga Vida Útil y Menor Costo Global
  Mayor costo inicial, pero menor mantenimiento y reemplazo a lo largo del tiempo.

• Apariencia Limpia y Profesional
  Aspecto moderno y de alta calidad, adecuado para proyectos industriales e ingeniería.

Además de un sistema de filtración de agua con carbón activado, el agua industrial también puede producirse mediante procesos como sistemas de ósmosis inversa y desalinizadores. Si usted es una empresa de ingeniería con un diseño o proyecto existente, contacte a Haiyuan.

Contamos con un equipo de ingeniería profesional que proporciona soluciones completas, incluyendo diseño del sistema, fabricación de equipos e instalación.

Ventajas de Operación y Mantenimiento

• Filtro automático de disco reduce la frecuencia de limpieza manual

• Filtros de zeolita y carbón activado equipados con sistemas de retrolavado para regeneración del medio filtrante

• Filtro de cartucho asegura pulido final con fácil reemplazo

• Estructura de acero inoxidable simplifica la limpieza diaria y previene corrosión

• Alarmas claras y monitoreo de parámetros reducen tiempos de inactividad

Estas características hacen que el sistema sea adecuado para operación industrial continua a largo plazo.

Información Necesaria para Cotización de Haiyuan

Para ayudarnos a recomendar el sistema más adecuado, por favor proporcione:

• Caudal deseado de agua de producto (m³/h, m³/día, L/h, GPM, GPD)

• Uso previsto del agua de producto (bebida, riego, proceso industrial, otros)

• TDS y fuente del agua cruda (pozo, agua de mar, agua salobre, lago, agua de red)

• Requisitos de alimentación eléctrica (110V, 220V, 380V, 415V, 460V; 50 o 60 Hz; trifásico)

• Informe de análisis de agua (requerido para pozo, lago o agua de mar; no requerido para agua de red)
