Planta de desmineralización de 14 m³/h con regeneración química para resinas catiónicas de sodio y aniónicas de cloruro

¿Qué es una Planta de Agua Desmineralizada?

Una planta de agua desmineralizada (DM water plant) es un sistema de tratamiento de agua que elimina minerales y sales disueltas del agua cruda.
Produce agua de alta pureza para industrias como plantas de energía, farmacéuticas, fabricación de electrónicos, alimentos y bebidas, y laboratorios.

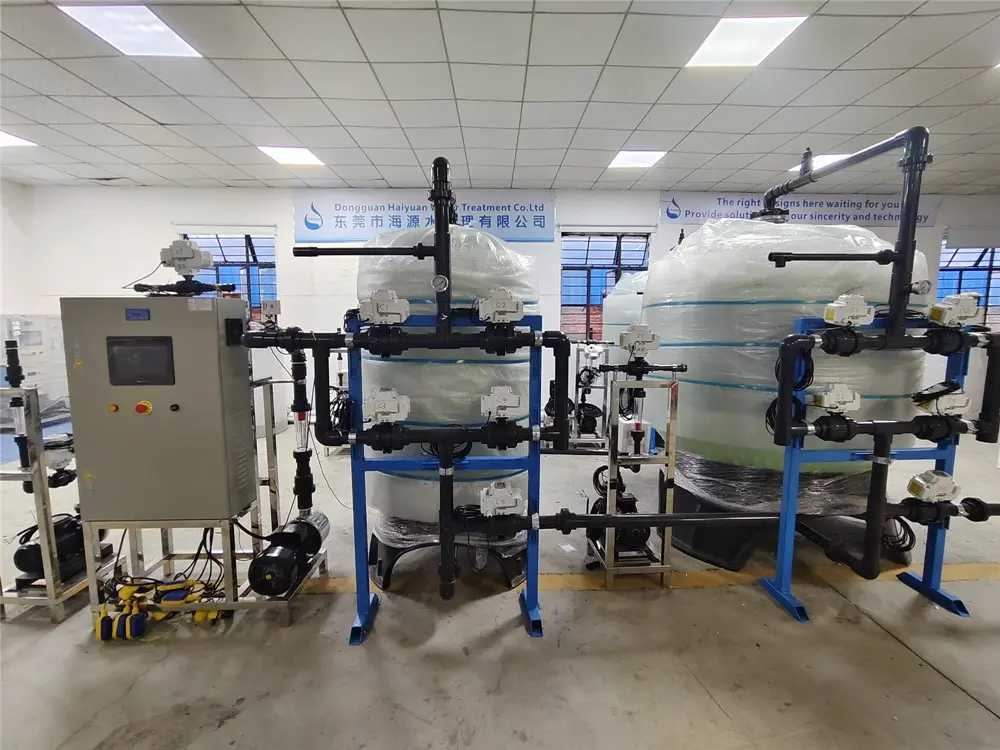

Caso Real: Planta de Agua Desmineralizada de 14 m³/h

Esta planta de agua desmineralizada de 14 m³/h fue diseñada especialmente según los requisitos del cliente.
El cliente es una empresa de ingeniería de México. Su agua cruda proviene de un pozo con un TDS de 3,550 mg/L.
Después de la desmineralización y los procesos de tratamiento relacionados, el TDS del agua producto puede reducirse a alrededor de 1,000 mg/L.
El agua tratada se utilizará como agua para procesos industriales.

¿Cómo la Planta de Agua Desmineralizada Satisface los Requisitos del Cliente?

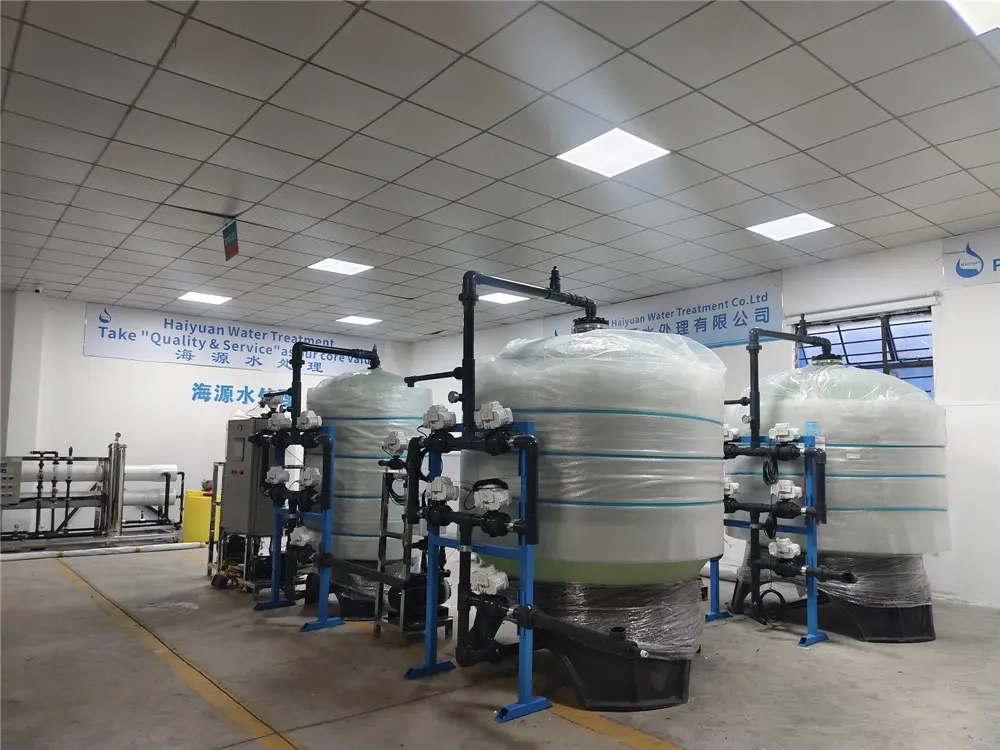

Este sistema de desmineralización está diseñado con dos juegos de filtros de resina catiónica y aniónica, cada uno de 14 m³/h.

Utiliza un proceso de intercambio iónico para reducir la dureza y el TDS del agua cruda.

Debido a que las resinas deben regenerarse con ácido y álcali—cada regeneración dura alrededor de una hora—el sistema está diseñado con un modo duty/standby (uno en operación y uno en espera).

Mientras un juego se regenera, el otro continúa operando para asegurar una producción ininterrumpida.

Cada conjunto incluye una bomba de alimentación, un filtro de resina catiónica y un filtro de resina aniónica.

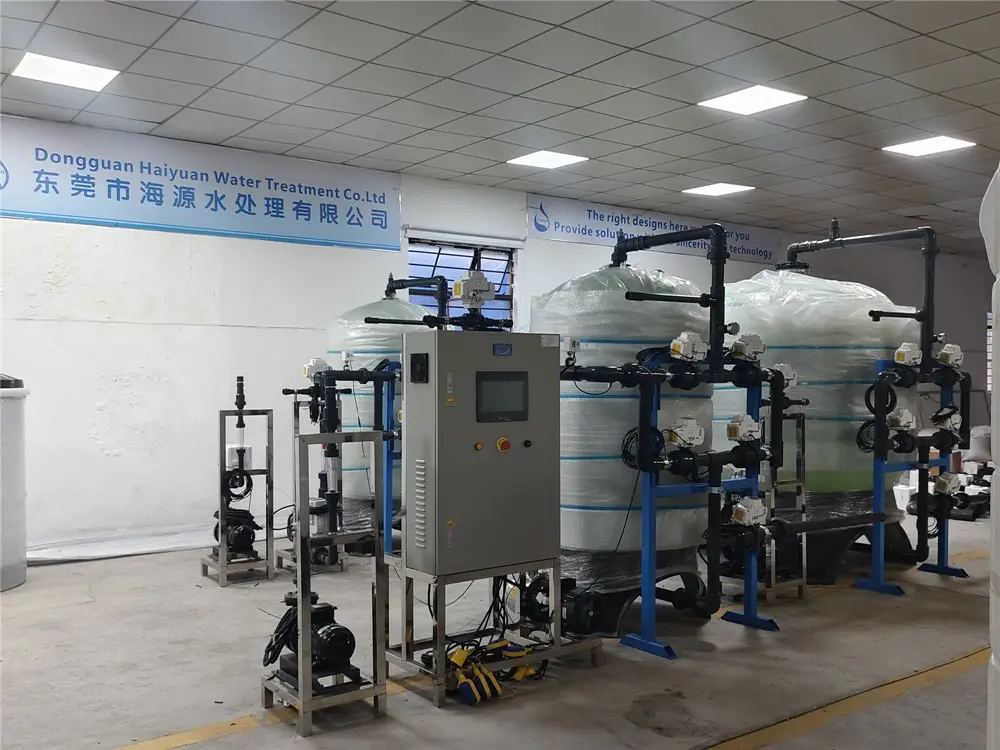

El sistema está equipado con una bomba de regeneración, tanque de regeneración, tanques de ácido y álcali, grupo de válvulas motorizadas y un panel de control PLC + HMI.

Estas funciones permiten dosificación automática, regeneración automática y operación completamente automática, reduciendo tiempo de intervención manual y costos de operación.

Este diseño no solo cumple completamente con los requisitos de TDS y uso industrial del cliente, sino que también le ahorra tiempo y costos.

Diagrama de Flujo del Proceso de esta Planta de Agua Desmineralizada

Tanque de agua cruda → Bomba de alimentación → Filtro de resina catiónica → Filtro de resina aniónica → Tanque de agua producto

1. Bomba de Alimentación

Proporciona presión de entrada estable y asegura el suministro continuo de agua cruda al filtro catiónico.

2. Función del Filtro de Resina Catiónica

El agua primero pasa por el filtro catiónico, donde los iones positivos como calcio (Ca²⁺), magnesio (Mg²⁺), sodio (Na⁺) y hierro (Fe²⁺/Fe³⁺) se intercambian por iones hidrógeno (H⁺).
Este paso reduce la dureza del agua y la prepara para la siguiente etapa.

3. Función del Filtro de Resina Aniónica

Elimina iones negativos como cloruro, sulfato, nitrato y sílice intercambiándolos por iones hidróxido (OH⁻), ayudando a producir agua desmineralizada de alta pureza.

4. Tanque de agua cruda y tanque de agua producto

Su principal propósito es almacenar agua. Generalmente recomendamos que los clientes los preparen o los compren localmente para reducir los costos de transporte.

Accesorios Adicionales para Mejorar la Eficiencia del Sistema

1. Sistema de Regeneración de Resina Catiónica

Restaura la capacidad de intercambio iónico de la resina catiónica mediante un enjuague con solución ácida.

2. Sistema de Regeneración de Resina Aniónica

Regenera la resina aniónica mediante un enjuague con solución alcalina, restaurando su capacidad para eliminar iones negativos.

3. Bomba de Regeneración

Proporciona caudal y presión necesarios para los químicos de regeneración (ácido y álcali).

4. Sistema de Control

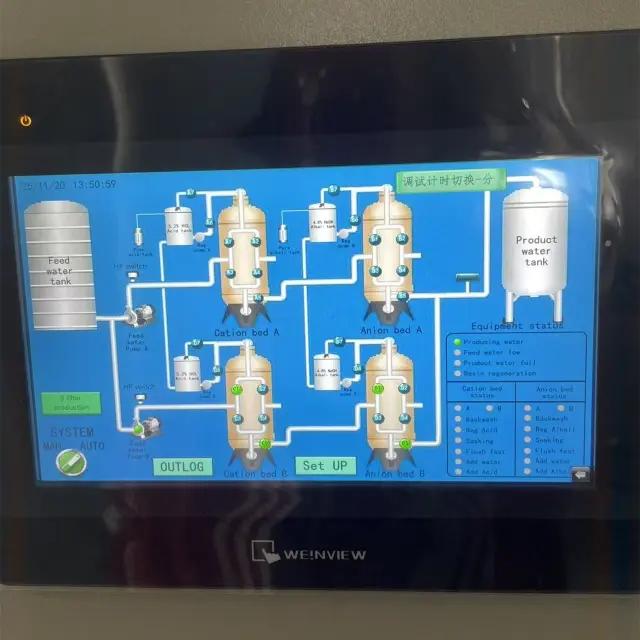

El panel PLC + HMI permite operación automática, monitoreo y diagnóstico intuitivo.

5. Controlador de Nivel

Monitorea los niveles en los tanques para evitar desbordamientos y funcionamiento en seco, garantizando operación estable.

¿Qué es la Regeneración de Resinas y Por Qué es Necesaria?

La regeneración es el proceso de restaurar la actividad de las resinas de intercambio iónico.

Tipos de resinas:

1. Resinas catiónicas: absorben iones de dureza como calcio y magnesio.

2. Resinas aniónicas: absorben iones negativos como carbonatos, sulfatos y nitratos.

Por qué regenerar:

Con el tiempo, los sitios activos de la resina se saturan con iones del agua y pierden su capacidad de intercambio.
Sin regeneración, la calidad del agua tratada disminuirá y no cumplirá los estándares requeridos.

La regeneración con productos químicos (ácido o álcali) reemplaza los iones adsorbidos y restaura los sitios activos de la resina.

¿Cuál es el Ciclo y la Duración de la Regeneración de Resina?

Ciclo de Regeneración

Para este sistema, el ciclo predeterminado es 48 horas de operación acumulada.
Si el sistema opera 8 horas/día, se regenera cada 6 días.

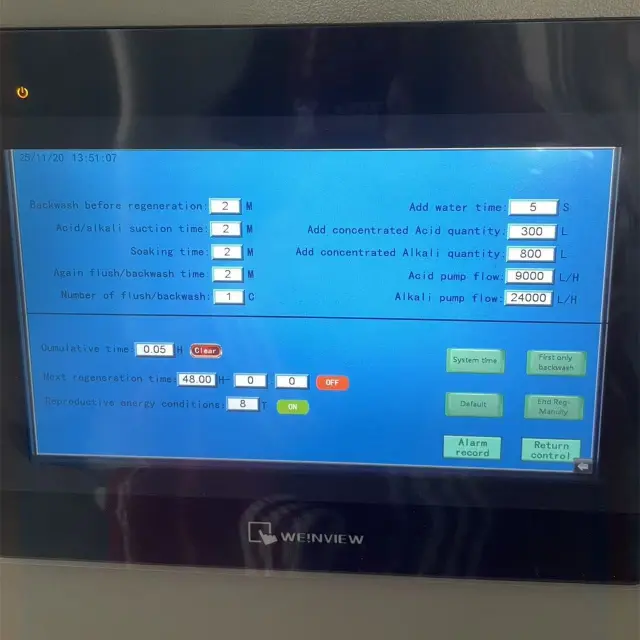

El ciclo puede ajustarse mediante el HMI según la calidad del agua y las necesidades del usuario.

Duración de la Regeneración

Generalmente entre 1 y 2 horas, dependiendo del volumen de resina y caudal.
Los sistemas industriales grandes pueden tardar más.

Recomendación: Un Sistema en Uso y Uno en Espera

Para aplicaciones con alta demanda de agua, se recomienda diseñar dos sistemas:
uno en operación mientras el otro se regenera, asegurando un suministro continuo.

Comparación entre Ósmosis Inversa (RO) y Tecnología de Intercambio Iónico/Resina

Usuarios Recomendados
Este sistema de desmineralización de doble lecho ofrece un bajo costo de adquisición y una excelente relación calidad-precio, ideal para clientes con altos requisitos de calidad del agua.
El mantenimiento continuo requiere cierto nivel de conocimientos técnicos, especialmente en la operación de sistemas de doble lecho y en la realización de regeneraciones con ácido y álcalis.
Se recomienda para clientes con experiencia en operación de lecho mixto o con un equipo técnico profesional que garantice un rendimiento estable y eficiente del sistema.

Mantenimiento y Soporte
El sistema cuenta con monitoreo automático y alarmas para supervisar la calidad del agua y el estado del equipo, detectando rápidamente cualquier problema para evitar tiempos de inactividad.

Proporciona alertas de vida útil de la resina y ciclos de regeneración personalizables para asegurar una producción continua de agua de alta calidad.

Los servicios opcionales incluyen soporte técnico remoto, inspecciones periódicas y un año de soporte postventa en línea para mantener un funcionamiento estable y prolongar la vida útil del equipo.

Antes de Comprar, Confirme la Siguiente Información:

• Capacidad Requerida: ¿Qué capacidad necesita? Podemos personalizar sistemas desde 1.000 L/h hasta 50 m³/h.

• Calidad del Agua de Origen: ¿Su agua proviene de pozo, mar, salobre, subterránea u otra fuente? ¿Cuál es el TDS? Se recomienda proporcionar un informe de análisis del agua.

• Suministro Eléctrico: ¿Qué voltaje utiliza: 380V / 50Hz / trifásico, 220V / 50Hz / monofásico, o 460V / 60Hz / trifásico?

• Uso Previsto del Agua: ¿Para qué se utilizará el agua tratada?

• TDS Deseado del Agua Producto: ¿Cuál es el TDS objetivo del agua tratada?

•


Si necesita un sistema de tratamiento de agua pero no está seguro de qué proceso es el adecuado para usted, no dude en contactar con Haiyuan. ¡Ofrecemos orientación profesional gratuita y servicios de cotización para plantas de agua desmineralizada!
