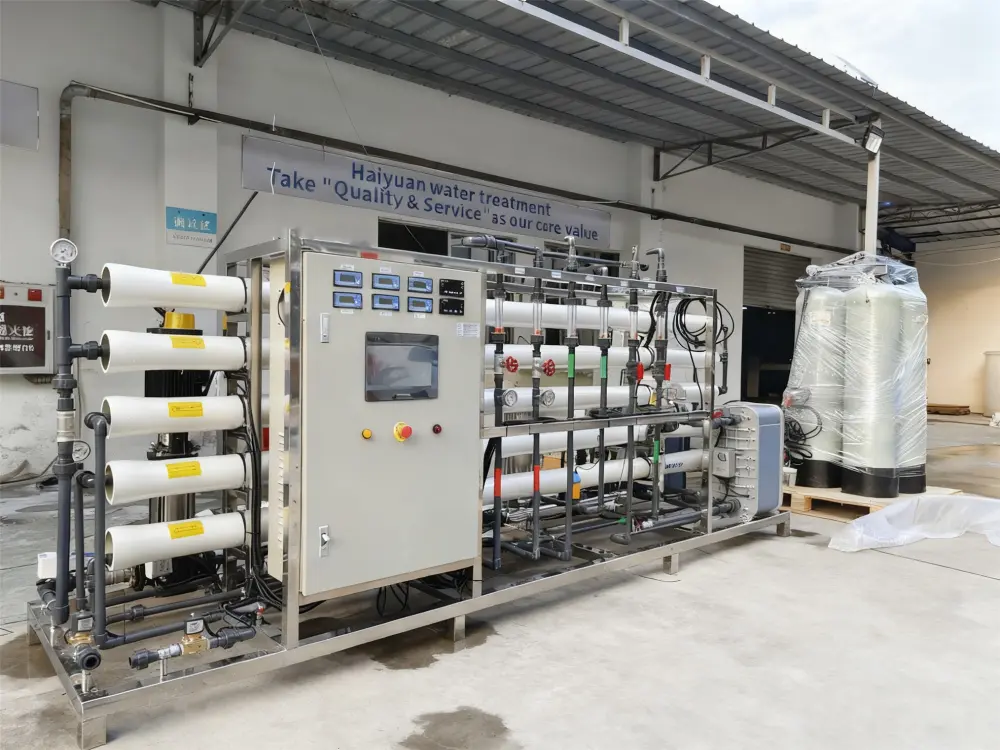

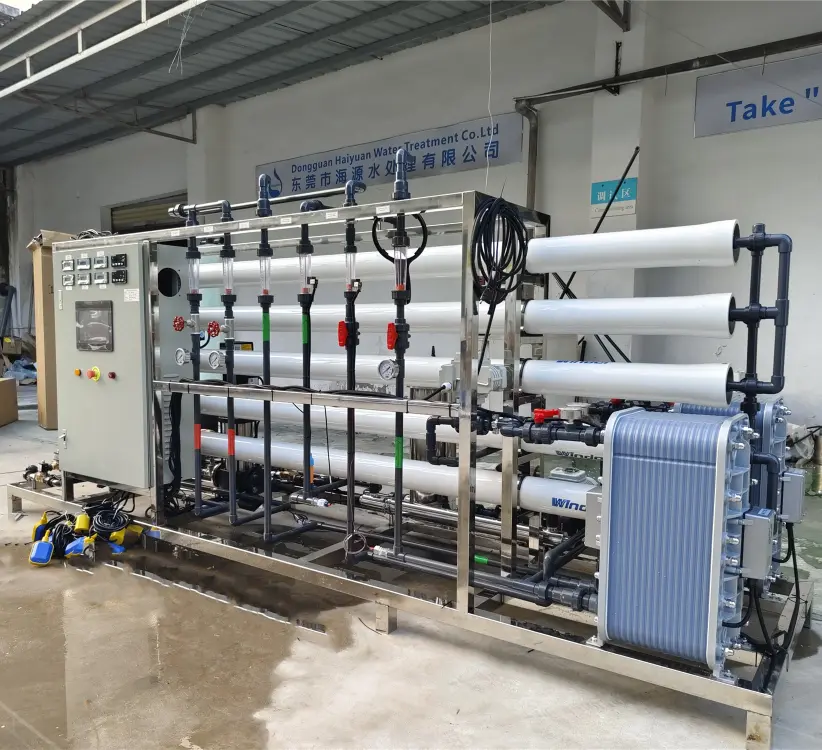

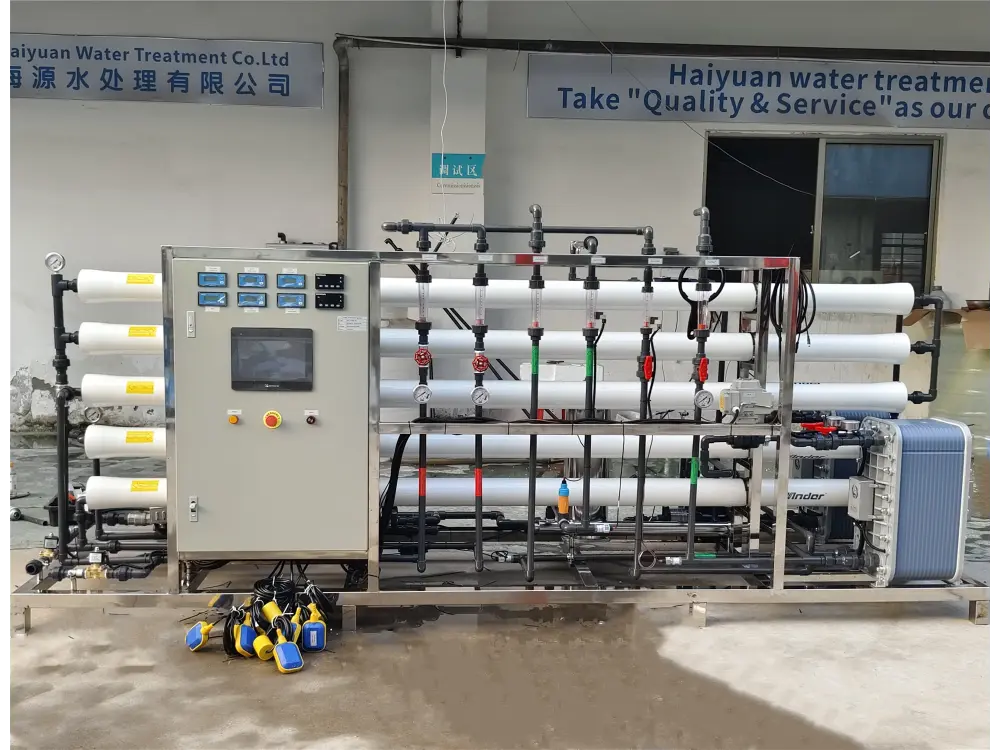

Sistema de Ósmosis Inversa EDI de 1.5 TPH con Lecho Mixto de Pulido

El sistema de ósmosis inversa EDI con lecho mixto de pulido es una solución avanzada para la producción de agua ultrapura, diseñada para industrias que requieren una calidad de agua estable y de alta pureza.
Este sistema de agua EDI integra tecnologías de ósmosis inversa (RO), electrodeionización (EDI) y un lecho mixto de pulido final, garantizando una producción continua de agua ultrapura con una resistividad de hasta 18.2 MΩ·cm.
El sistema funciona de manera totalmente automática mediante un panel de control PLC de Omron, ofreciendo una operación eficiente y confiable para aplicaciones industriales, farmacéuticas y de laboratorio.

Antecedentes del proyecto

El cliente en Singapur necesitaba un sistema de agua EDI de alta pureza capaz de producir agua con una resistividad de 18.2 MΩ·cm.
El agua ultrapura se utiliza en una planta de fabricación de baterías, donde la calidad constante del agua es crítica para procesos como la preparación de electrodos, la mezcla de electrolitos y la limpieza de precisión.
Para cumplir con estos estrictos requisitos, se diseñó un sistema de 1.5 TPH RO + EDI + lecho de pulido mixto.
Este sistema totalmente automatizado proporciona una producción estable de agua ultrapura con bajo consumo de energía, larga vida útil de membranas y mínimo mantenimiento.

Proceso del sistema de agua EDI

Tanque de agua bruta → bomba de refuerzo → filtro multimedia → filtro de carbón activado → filtro de cartucho → bomba de alta presión (1ª etapa) → RO (1ª etapa) → esterilizador UV → filtro de precisión de 1 µm → tanque de agua RO → ajuste de pH → bomba de alta presión (2ª etapa) → RO (2ª etapa) → bomba de refuerzo EDI → módulo EDI → tanque de agua EDI → bomba de refuerzo del lecho mixto → lecho de pulido mixto → punto de uso.

Este sistema RO + EDI combina múltiples etapas de filtración para eliminar sólidos suspendidos, cloro, sales e iones, garantizando agua de alta pureza de manera constante.

Especificaciones técnicas del sistema de agua EDI

• Ubicación del proyecto: Singapur

• Aplicación: Fabricación de baterías – agua ultrapura para procesos

• Fuente de agua: Agua de red

• TDS de entrada: ≤ 500 ppm

• Calidad de agua de salida: Hasta 18.2 MΩ·cm

• Capacidad: 1.5 TPH

• Tipo de sistema: Doble etapa RO + EDI + lecho mixto de pulido

• Modo de operación: Totalmente automático (PLC Omron + pantalla HMI)

• Pretratamiento: Filtro multimedia, filtro de carbón activado

• Filtro de precisión: Cartucho de 5 µm

• Membranas RO: Marca DOW

• Módulos EDI: Marca TC (2 unidades)

• Bombas de alta presión: Grundfos (acero inoxidable)

• Válvulas: Automáticas

• Esterilizador UV: Instalado después del tanque EDI (acero inoxidable SUS304)

• Estructura y tuberías: Acero inoxidable / FRP

• Forma de suministro: Contenedor de 20 pies

Componentes principales

• Tanque de agua bruta: Almacena el agua de alimentación para suministro estable.

• Bomba de refuerzo: Aumenta la presión para el pretratamiento.

• Filtro multimedia: Elimina turbidez y sólidos suspendidos.

• Filtro de carbón activado: Elimina cloro y materia orgánica.

• Filtro de cartucho: Protege las membranas RO de partículas finas.

• 1ª bomba de alta presión: Proporciona la presión necesaria para la primera etapa RO.

• 1ª etapa RO: Elimina hasta el 98 % de sales disueltas e impurezas.

• Esterilizador UV: Desinfecta el agua y elimina microorganismos.

• Sistema de ajuste de pH: Optimiza el nivel de pH antes de EDI.

• Módulo EDI: Elimina continuamente los iones restantes sin regeneración química.

• Lecho mixto de pulido: Mejora la pureza del agua hasta 18.2 MΩ·cm.

Ventajas del sistema de agua EDI

• Alta pureza: Agua ultrapura hasta 18.2 MΩ·cm.

• Operación continua: Sin necesidad de regeneración química.

• Diseño compacto: Fácil de instalar en contenedor.

• Confiabilidad: Componentes de primera calidad para larga vida útil.

Cómo elegir el sistema EDI adecuado

1. Calidad del agua de alimentación: Evalúe TDS y dureza; para TDS alto puede requerirse doble RO.

2. Calidad del agua requerida: Determine si necesita agua ultrapura (≥ 15–18.2 MΩ·cm) o desmineralizada.

3. Capacidad: Seleccione según su demanda diaria.

4. Nivel de automatización: Prefiera sistemas PLC totalmente automáticos.

5. Soporte técnico: Asegúrese de contar con mantenimiento y repuestos.
